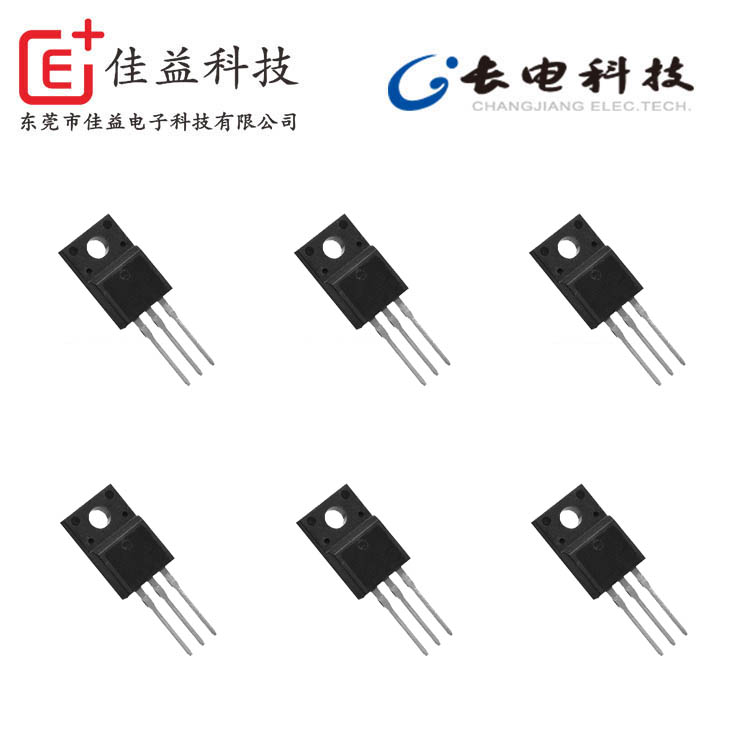

長電達林頓管

產品名稱：長電達林頓管

所屬類別：長電達林頓管

產品簡介：東莞市佳益電子科技有限公司銷售長電三極管系列，長電達林頓管、復合管大量庫存現貨，需要選購請聯系：13929253003.

詳細介紹



達林頓管也叫復合管，是把兩個三極管進行串聯，以組成一個相同效果但更大強大的三極管。一般來說串聯的兩個三極管極性都是以前一個為主，串聯方式是兩者集電極相接，前者發射極和后者基極相接，此時前者的基極為達林頓管的基極，后者的發射極為達林頓管的發射極，其用法和普通三極管一樣，只是放大倍數較大，是原兩個三極管之積。

組成達林頓管的基本原則：

1、在正確的外加電壓下，每個晶體管都是工作在放大區。

2、第1個元件的集電極電流或射極電流作第2個元件的基極電流，真實電流方向一致，否則是不能正常工作的。

3、組成達林頓管的前一個三極管類型就是整個復合管的類型。

達林頓管的放大倍數非常大，一般在高靈敏的放大電路中放大微小的信號來使用，如大功率開關電路、電極調速、逆變電路、小型驅動繼電器、驅動LED智能顯示屏中。

長電三極管，長電達林頓管系列型號參數表：

達林頓管	極性	PCM	IC	BVCBO	BVCEO	BVEBO	Min	Max	VCE(sat)	封裝形式
達林頓管	極性	(mW)	(mA)	(V)	(V)	(V)	Min	Max	(V)	封裝形式
2SD2142	NPN	200	300	40	32	12	5000		1.4	SOT-23
BC516	PNP	625	1000	40	30	10	30000		1	TO-92
BCV27	NPN	300	500	40	30	10	20000		1	SOT-23
BCV47	NPN	300	500	80	60	10	10000		1	SOT-23
BCX38	NPN	625	800	80	60	10	1000		1.25	TO-92
BST52	NPN	500	500	90	80		2000		1.3	SOT-89-3L
CZT122	NPN	1000	5000	100	100	5	1000		4	SOT-223
CZT127	PNP	1000	5000	100	100	5	1000		4	SOT-223
KSD1692	NPN	1250	3000	150	100	8	2000	20000	1.2	TO-126
MJD112	NPN	1000	2000	100	100	5	1000	12000	3	TO-252-2L(4R)
MJD112	NPN	1000	2000	100	100	5	1000	12000	3	TO-251-3L
MJD117	PNP	1750	2000	100	100	5	1000	12000	3	TO-252-2L(4R)
MJD117	PNP	1750	2000	100	100	5	1000	12000	3	TO-251-3L
MJD122	NPN	1500	8000	100	100	5	1000	12000	2	TO-252-2L(4R)
MJD122	NPN	1500	8000	100	100	5	1000	12000	2	TO-251-3L
MJD127	PNP	1500	8000	100	100	5	1000	12000	4	TO-252-2L(4R)
MJD127	PNP	1500	8000	100	100	5	1000	12000	4	TO-251-3L
MMBTA13	NPN	300	300	30	30	10	10000		1.5	SOT-23
MMBTA14	NPN	300	300	30	30	10	20000		1.5	SOT-23
MMBTA28	NPN	200	500	80	80	12	10000		1.2	SOT-23
MMBTA64	PNP	300	800	30	30	10	20000		1.5	SOT-23
MPSA13	NPN	625	500	30	30	10	10000		1.5	TO-92
MPSA14	NPN	625	500	30	30	10	20000		1.5	TO-92
MPSA29	NPN	625	500	100	100	12	10000		1.5	TO-92
PZTA14	NPN	1000	500	30	30	10	20000		1.5	SOT-223
PZTA64	PNP	1000	500	30	30	10	20000		1.5	SOT-223
TIP110	NPN	2000	2000	60	60	5	1000		2.5	TO-220-3L
TIP111	NPN	2000	2000	80	80	5	1000		2.5	TO-220-3L
TIP112	NPN	2000	2000	100	100	5	1000		2.5	TO-220-3L
TIP117	PNP	2000	2000	100	100	5	1000		2.5	TO-220-3L
TIP120	NPN	2000	5000	60	60	5	1000		4	TO-220-3L
TIP121	NPN	2000	5000	80	80	5	1000		4	TO-220-3L
TIP122	NPN	2000	5000	100	100	5	1000		4	TO-220-3L
TIP122F	NPN	2000	5000	100	100	5	1000	-	4	TO-220F
TIP125	PNP	2000	5000	60	60	5	1000		4	TO-220-3L
TIP126	PNP	2000	5000	80	80	5	1000		4	TO-220-3L
TIP127	PNP	2000	5000	100	100	5	1000		4	TO-220-3L
TIP142	NPN	3.5	10000	100	100	5	1000	-	3	TO-263-2L
