精密電阻通常按材料可以分為:金屬膜精密電阻、線繞精密電阻和金屬箔精密電阻三大類。

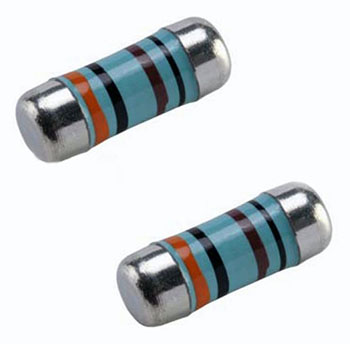

金屬膜精密電阻通常是圓柱形,特點是精度較高,溫度系數和分布參數較低。線繞精密電阻通常是圓柱形、扁柱形或長方框架形,特點是溫度系數和阻值誤差指標較高,分布參數略低。金屬箔精密電阻則通常是方塊形或者片形,特點是三大參數指標都很高,溫度系數可達±0.3×10-6/℃,精度可達10-6,分布電容可低于0.5pF,分布電感可低于0.1μH,但同時也是最貴的。所以我們平時在挑選精密電阻的時候一定要在能保證性能的情況下合理挑選。在只需求其中某一到兩個參數指標的時候盡量選擇金屬膜或線繞的精密電阻,這樣就會節約很多成本,當然在挑選前一定要仔細了解自己的具體參數指標需求。
在日常使用中線繞精密電阻是最多樣的,在線繞匝數較多時為了減小電感分布,往往會使用無感繞制法即正向繞制的匝數和反向繞制的匝數相同。而長方框架形的線繞方法一般是儀器儀表設備制造廠專門定制以方便維護。如果只是表面絕緣層破損只需將原電阻絲從框架上拆下,重新浸漆,再經晾干處理后重新繞到原長方框架上即可。如果電阻損壞也只需采用與原電阻合金絲的材料、直徑、長度均相同的新合金電阻絲均勻繞在原框架上代替就可以了。
