日前，廣州黃埔海關在跨境電商渠道查獲涉嫌侵犯知識產權的集成電路180萬件，該案為“龍騰行動2019”專項行動開展以來，黃埔海關查獲的貨物數量最多的侵權案件。
機動查驗小分隊成員蔡尉表示，該批貨物申報信息中顯示商品為PVC膠管、U盤等，但實際為集成電路等電子元器件，且使用了“Murata”、“SAMSUNG”、“Texas Instruments”等商標。該批貨物不僅未如實申報品名，外包裝采用的也是中性包裝，無任何明顯標識，且多種品牌的近似貨物進行混裝，不符合正規授權貨物進出口的普遍規律。
經權利人鑒定，該批集成電路中使用“Murata”（村田）商標的貨物為侵權假冒貨物，共計180萬件，涉案貨值約10.8萬元人民幣。
假冒產品過去只是局限于手袋和手表等奢侈品。然而，隨著新技術的出現，加上高利潤和低風險，假冒產品變得更加復雜和泛濫。各個行業的產品，從食品到保健品到電子產品，都在被假冒。
而零部件的短缺使工程師和供應鏈專業人士寢食難安，為保證零部件供貨不中斷，許多公司絕望中忍不住去尋找未經授權的非正規來源。這雖然可以理解，但卻加劇已經存在的零部件假冒問題。
如今假冒電子元器件泛濫，已成為元器件行業的一大痛點。工程師該如何分辨購買的元器件是否為假冒呢？下文給出了MLCC（貼片電容）和AVX鉭電容識別案例：
MLCC（Multi-layer Ceramic Capacitors）是片式多層磁介電容器英文縮寫，MLCC是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層(外電極)，從而形成一個類似獨石的結構體，故也叫獨石電容器。

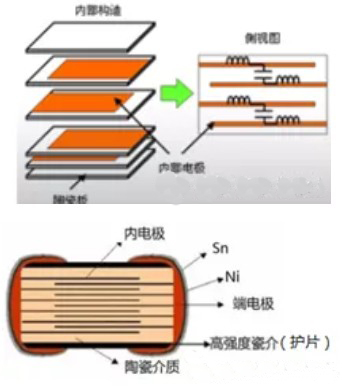

片式多層陶瓷電容器的結構主要包括三大部分:陶瓷介質，金屬內電極，金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構，簡單地說它是由多個簡單平行板電容器的并聯體，如下圖所示。
為何有假冒MLCC（貼片電容）：貿易商利字當頭，以次充好；供應壓力，主機廠饑不擇食。去年電容漲價，導致假貨橫飛，連一些世界五百?gòu)?qiáng)都被假電容坑過。
目前MLCC（貼片電容）行業按技術和市占比分可分為日系、韓系、臺系和大陸，日系價格要比臺系和大陸的高；
MLCC（貼片電容）分一類和二類介質材料，且二類還分為X7R、X6S、X5R、Y5V和Z5U等，存在價格差異；
由于MLCC（貼片電容）是燒結而成，且體積較小，因此通常無對應的標識。
通常主機廠采購元器件會從可追蹤渠道的供應商下單采購，一般不會采購現貨，但市場無貨而需求又十分緊急那就不得不采購現貨了，特別是17年到18年阻容緊張的時候。那么這時候如果沒有假冒MLCC識別能力那就有很大的概率采購到假貨。
假冒MLCC的鑒別：
貿易商通常是采用便宜廠家產品來代替日系等品牌產品，或者使用價格便宜介質的MLCC（貼片電容）來替代貴的，比如使用Y5V替代X7R。那么如何鑒別假冒MLCC（貼片電容）呢？

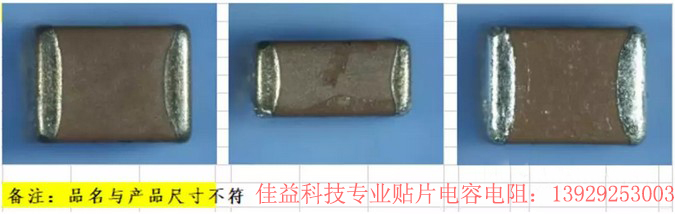

1、 建立數據庫：因?yàn)槭羌倜暗?，所以產品的各個細節無法做到和正品一致，如建立了產品尺寸數據庫（長寬高、電極寬度和形貌等），對假冒產品進行尺寸檢驗即可識別。
2、 進行DPA（ DPA分析（Destructive Physical Analysis）即破壞性物理分析，它是在電子元器件成品批中隨機抽取適當樣品，采用一系列非破壞和破壞性的物理試驗與分析方法），與正品進行內部形貌和特征尺寸的比較：MLCC容量和層數、電極間距等有關，因此通過比較電極層數、電極間距、電極厚度和留邊尺寸等特征尺寸，可有效識別假冒MLCC。下表為某個案例中發現村田的假冒品，假冒品可能為X5R材質，而原村田規格為X7R材質，使用了該假冒MLCC后故障率顯著提高。

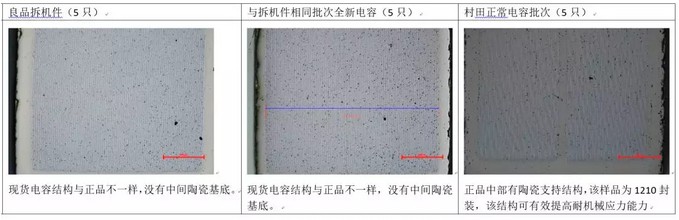

內部結構

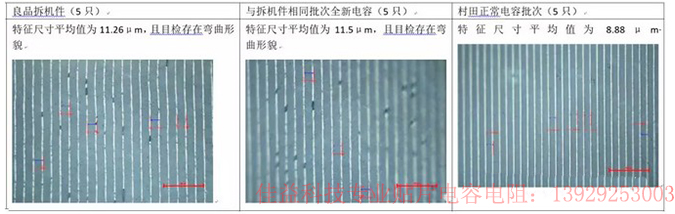

特征尺寸（相鄰內電極間距）

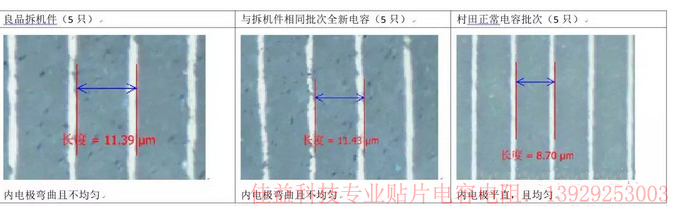

微觀特征尺寸圖（相鄰內電極間距）
AVX假貨電容識別
1.鉭電解電容焊腳形狀，原裝 AVX 鉭電容焊腳正極跟負極不一樣，正極的為“凹”型， 也就是凹進去的，負極的是“口”型。
2. 編帶上的印字，把貨拆開，透明的編帶上面大概每間隔 25CM 有打 AVX 的印字(是機器 直接凹印上去的，沒有顏色的)，假貨編帶一般沒有印 AVX 字的。
3. 貼片鉭電容本體印字內容。鉭電容本體印字分上下兩行，包括了 AVX 的 LOGO 標識、容 量值、電壓值、生產批號等 4 個信息，這些信息都是缺一不可的，如果對不上一般就是假貨 (碰到最多的情況是本體的左上角沒有 AVX 的 LOGO 標識)。鉭電容封裝尺寸大的，印字也 會看得清晰點，有 AVX 鉭電容規格尺寸太小，要借助放大鏡才能看清楚。
4. 貼片鉭電容本體印字的一致性和質量，很多翻新的 AVX 鉭電容從以上三點是看不出它 是假貨的，因?yàn)樗怯迷b的舊貨或者折機貨或低壓貨(低一個電壓低檔，比如用 10V 的 給你當 16V 的用)重新打磨后印字上去的，這個時候就要從本體印字的成色和一致性來判 斷了，翻新貨的印字在內容和版式上與原裝的不會有區別，但畢竟沒有原廠的設備和模具好， 所以細節上還是有明細的區別。這些細節的區別分兩個方面，一方面是成色，翻新的顏色一 般要偏深紅色一些而且深淺不一;另一方面是一致性，原裝的一致性很好，印的字方方正正， 翻新的會出現東倒西歪，本體之間相互比較感覺就像兩個模具印出來的一樣(是模具精度不 好造成的)?！C對于這一點，要正確、快速的判斷出來是有一定難度的，這與個人的經驗 有一定關系。
5. 查規格書：如果你要的規格是規格書上如果沒有的，那你買到假貨的機率是非常大。規格書上沒有的規格雖然不敢說原廠 100%不生產，至少說明不是常用的規格，銷售商那肯定 是沒有庫存的(不會有銷售商會去訂一些偏門的物料作庫存)，要訂貨的話，訂貨周期、最 小訂貨量、預付款比例都是一般客戶不能接受的。
